Morsettiera rilanci

€42.70 (In Stock)

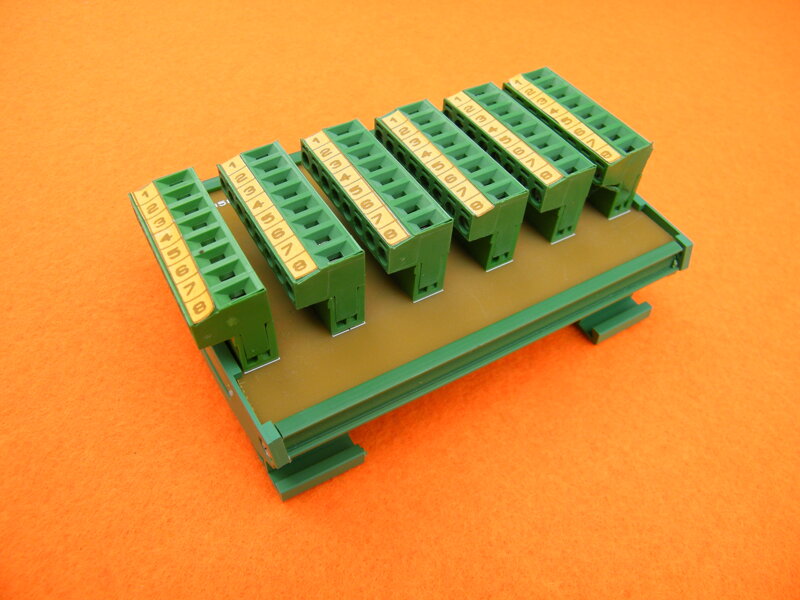

Questa
morsettiera dispone di sei connettori estraibili ad otto posizioni.
Un connettore costituisce l’ingresso mentre gli altri cinque
costituiscono le uscite. Il circuito è realizzato in modo che tutti
i morsetti con lo stesso numero sono collegati insieme. Un segnale
collegato ad una posizione del morsetto considerato ingresso è
ritrovato in tutti gli altri alla stessa posizione. (Per i
collegamenti vedere il layout della scheda).

Le
caratteristiche dei morsetti sono:

Morsetto
maschio a saldare sulla scheda.

• Corpo:
  Polyamide PA 6.6 verde UL94V0.




• Passo:
  5 mm.




• Contatto:
  Ottone stagnato.




• Portata:12A
  250V.




• Resistenza
  Isolamento> 5 MΩ.




• Rigidità
  Dielettrica: 2500V




• Rigidità
  Isolamento: A.C. 1500 V/mm (IEC 243).




• Temperatura
  di lavoro:-30° +120°.




Morsetto
femmina rimovibile:

• Corpo:
  Polyamide PA 6.6 verde UL94V0.




• Passo:
  5 mm.




• Contatto:
  Ottone zincato.




• Carrello:
  Bronzo fosforoso stagnato.




• Vite:
  m 2.5 acciaio zincato




• Sezione
  conduttore massima: 2,5 mm².




• Portata:
  12A 250V.




• Resistenza
  Isolamento: > 5MΩ.




• Rigidità
  dielettrica: A.C. 1500V/mm (IEC 243).




• Temperatura
  Lavoro: -30° + 120°.




• Coppia
  di Torsione: 0,5Nm.




I
supporti delle schede sono adatti per il montaggio su barra DIN-EN
50022 e DIN-EN 50035. Sono in materiale autoestinguente (UL94 V0) nel
colore verde.

A
richiesta è possibile realizzare schede con altre soluzioni. La
richiesta minima, per qualsiasi soluzione personalizzata, è di
dieci pezzi. All’occorrenza, è possibile fornire una versione con
fusibili ripristinabili.
